상품 이름: | 16x2 문자 LCD 모듈 | 모델 부정.: | RYP1602A-8 |
---|---|---|---|
도트 매트릭스 / 해상도: | 커서를 포함하는 5×8 도트 | 문자 × 라인: | 16자 × 2줄 |
모듈 치수: | 80.0 × 36.0 × 13.5(최대) | 보기 영역: | 66.0 × 16.0 |
IC: | ST7066 또는 동급, 옵션 RW1063 | 상호 작용: | 6800, 옵션 SPI/I2C(RW1063 IC) |
전원 공급기: | 5V(3V용으로도 사용 가능) 3V 전원 공급 장치용 음전압 옵션 | 의무: | 1/16 듀티 사이클 |
타입: | 문자 LCD 디스플레이 | 특징: | LED는 PIN1, PIN2, PIN15, PIN16 또는 A 및 K로 구동할 수 있습니다. |
하이 라이트: | 1602 캐릭터 LCD 디스플레이,16x2 문자 LCD 모듈,STN 푸르 문자와 숫자를 조합하는 LCD 디스플레이 |

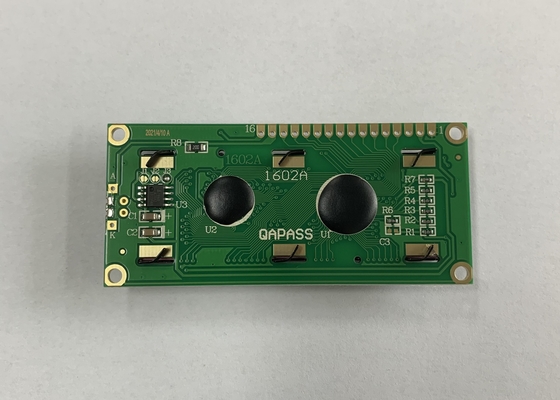

1602 캐릭터 LCD 디스플레이 흑백 STN 푸른 문자숫자 LCD 16X2
1602 LCD 모듈에 대한 빠른 세부 사항
LED 백라이트와 RYP1602A LCD 디스플레이 모듈 16 캐릭터 X 2 라인은 백라이트를 위한 다양한 색상의 조합에게 예를 들어 녹황색, 파란색, 하얗, 호박색이, 빨갛 제공합니다. 백라이트 없는 이 LCD 모듈은 또한 이용 가능합니다.
디폴트 전력은 공급은 5V입니다 (3V가 선택적입니다). 부 전압은 3V 모듈에 대한 사용 가능한 옵션입니다. RC1602B와 RC1602B1 사이의 차이는 핀의 입장입니다. RC1602B의 핀은 상부에 있습니다 ; RC1602B1의 핀은 바닥에 있습니다. LED는 PIN1, PIN2, PIN15, PIN16 또는과 K에 의해 가동될 수 있습니다.
1602 캐릭터 LCD 디스플레이의 상술
항목 | 기술 |
상품 이름 | 16x2 COB LCD 모듈 |
모델 부정. | RYP1602A |
점 양식 | 16 X 2 |
개요 차원(MM) | 80.0 X 36.0MAX |
집합됩니다. 사이즈(MM) | 75.0 X 31.0 |
보이는 지역(MM) | 64.6 X 16.0 |
문자 크기 (밀리미터) | 2.95 X 5.55 |
시야 각도 | 6 오우' 시계 |
LCD 타입 | STN-YG |
백라이트 | 황록색 |
구동기 집적회로 | AIP31066 |
전원 공급기 | 3.3V 또는 5V |
인터페이스 | 대비 |
작동 온도 | -20o C~70o C |
저장 임시 | -30o C~80o C |
16x2 흑백 LCD 디스플레이을 그린 콘투어 그림
캐릭터 LCD 디스플레이 / 문자와 숫자를 조합하는 LCD의 기능
표준 문자 디스플레이 해상도는 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2, 40x4 캐릭터 LCD 디스플레이를 포함합니다. 캐릭터 LCD 모듈은 COB에 이용할 수 있고 8080,SPI,I2C.LCD 문자 표시 모듈에서 다른 인터페이스와 코그형이 STN /에서 FSTN / FFSTN LCD가 황록색이고 하얗고 푸른 색깔에서 다른 LED 백라이트로 디스플레이한다는 것 입니다. 캐릭터 모듈 폰트 선택은 영어 / 일본인과 유럽, 동유럽인, 스칸디나비아인 유럽, 시릴 문자 (러시아인)과 히브루 / 아랍어입니다. 우리는 기준과 3V 또는 3.6V 옵션으로서의 동작 전압이 요청에 따라 또한 이용 가능한 5V와 문자 표시를 제공합니다.
1. 우리는 정확하고 첨단 설비로 중국에 전문적 LCD 모듈 제품입니다.
2. 고급 품질은 승인받은 CE, ROHS와 기타로 통제합니다.
3. 10년의 산업 경험과 관계된 주요 시장 전세계 보다 더
4. 헌신적이고 전문적 판매팀은 당신에게 온라인인 24 시간과 즉시 서비스를 제공할 것입니다
5. OEM과 자사 제품에 관한 한 ODM support,12 달 보증
6. 우리의 임무는 우리의 고객들이 성공할 수 있도록 도와 주고 우리의 양쪽 꿈을 이루는 것입니다
프리세일즈 서비스 :
1. 우리의 팀은 다른 고객들로부터의 다른 요구조건을 기반으로 해결책을 설계하고 만듭니다.
2. 우리는 문의가 일 24 시간 서비스와 당신이 인용하는 모든 메시지가 12 시간 이내에 응답했다고 규정합니다.
애프터 서비스 :
1. 우리는 전화 또는 이메일인 스카이프를 통한 고객 서비스를 제공하고 문제를 해결하기 위해 당신에게 비디오 또는 그림을 공급합니다.
2. 우리는 문제를 해결하는 시간을 단락시킬 실시간 서비스를 달성하기 위해 인터넷을 통한 원격 제어 서비스를 제공합니다.
3. 우리는 응답을 빨리 유지하기 위해 전문기술자 고객이 있습니다.
