제품 상세 정보:
결제 및 배송 조건:
|
상품 이름: | 4X20 VFD LCD 모듈 | 모델 부정.: | RY20S401DA1 |
---|---|---|---|
표시 형식: | 2x40dots | LCD 타입: | FSTN 긍정적인 |
LED 백라이트: | 하얀 Y/G | 시야 각도: | 6 오우' 시계 |
제어기: | ST7065 | 작동 온도: | -20o C~70o C |
하이 라이트: | 4*20 VFD 디스플레이 모듈,캐릭터 형광 표시판 모듈,LCD 형광 표시판 모듈 |

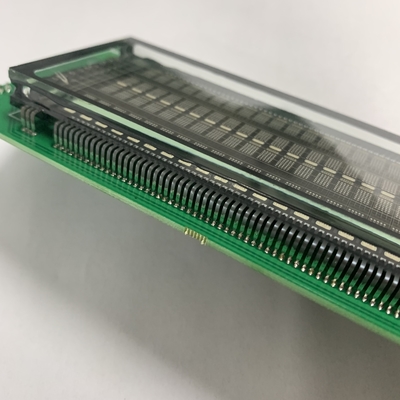

새로운 원형 LCD 20s401da2 진공 휘황한 VFD 모듈 디스플레이 4*20 캐릭터
VFD 모듈에 대한 빠른 세부 사항
1. 범위
이 상술은 VFD 모듈 (모델 부정에 적용됩니다 : 20S401DA1) SSVD에 의해 제조되 (상하이 삼성 V 아쿠움
장치)
2. 특징
* 진공 형광등은 다음을 드러냅니다 셀프 빛을 내는, 고급 품질과 판독 가능 디스플레이
* +5VDC 단일 전원공급장치 : DC / dc 컨버터에 구축됩니다
* 양쪽 대비와 직렬 인터페이스 : 보드율 : 선택 가능한 (비 심지어 이상하 ) 패리티인 300 ~ 19,200 bps
* 2 종류의 CG ROM 폰트 : ASCII + 일본인과 ASCII + 유럽
* 4 휘도 수준 : 25%, 50%, 75%와 100%
* 캐릭터는 다음을 포맷시킵니다 5*7 도트 매트릭스
4*20 VFD 모듈 디스플레이의 상술
항목 | 기술 |
상품 이름 | 4X20dots VFD LCD 모듈 |
모델 부정. | RY20S401DA1 |
점 양식 | 4x20 |
개요 (밀리미터) | 150.0* 64.0 * 28.6 |
글라스 사이즈(MM) | 118.2 *48.3 |
디스플레이 영역 (밀리미터) | 89. 52 * 33.07 89. 52 * 33.07 |
문자 포멧 | 5 * 7 도트 매트릭스 |
자릿수 | 80 (4 라인 * 20 캐릭터들) |
백라이트 | LED 백라이트 |
전원 공급기 | 5V |
진공 형광 모듈에 관한 더 많은 세부사항

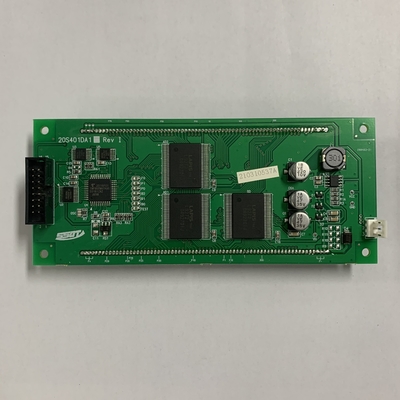

VFD 모듈은 평가를 쉽게 하기 위해 제어기, 양극 드라이버, 그리드 운전자와 전력 공급 회로를 통합시킵니다.
단순 명령을 사용하여 다양한 디스플레이 제어 기능을 수행하세요. 다수 인터페이스 옵션은 이용 가능합니다.
고객 명세서를 수용하기 위해, 우리는 인터페이스와 소프트웨어를 위한 특별 명령을 할 수 있습니다.
어떻게 VFD가 작품을 전시합니까?
진공 형광등 (VF) 디스플레이는 근본적으로 진공관입니다. 전자는 (필라멘트) 음극으로부터 분사되고, 그리드에 의해 제어됩니다. 그리드 위의 전압은 전자가 반발되거나 인광 코팅된 음극과 부딪치도록 허용되는지 결정합니다.
얼마나 오래 VFD가 지속합니까?
VFD는 오래 전 지속할 수 있습니다 -- 대부분의 VCR 스크린은 행복하게 몇 년 동안 시간 (감광된 알비에트)을 나타냅니다. 당신이 분자가 단지 원 디렉션에서 이주하지 않는다는 것을 보증하기 위해 AC 파형과 필라멘트를 운전하고 있다는 것을 (당신이 이것을 하기 위해 값이 싼 모터 제어 장치와 555개 타이머를 이용할 수 있습니다) 확인하세요.
CU-U 시리즈 디스플레이는 모두 LCD 적합한 차원과 HD44780 명령어 세트로 만들어집니다. 이러한 디스플레이는 고-대비로 인해 읽기 쉽고, 넓은 시야 각을 가지고 있고 짧고 장거리에 읽기 쉽습니다. 덧붙여, VFD 디스플레이는 모듈의 -40C 내지 +85C의 온도 범위 이내에 빠른 디스플레이 응답을 가지고 있습니다. 노리타케는 그들의 제품으로 장기 공급과 기술 지원을 제공합니다.
