제품 상세 정보:
결제 및 배송 조건:
|
| 도트 형식: | 122X32 | LCM 기술 조건: | ROHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | 화면 표시 방식: | STN/Y-G, 송신, 양성, 1/33 duty, 1/6 bias |
| 도 방향: | 12 시 | 정합 모드: | 8비트 8080 |
| 외곽 라인 사이즈: | 79.0(L) X46.0 ((W) X11.2 ((T) (mm) | 보이는 영역: | 54.8X19.1(mm) |

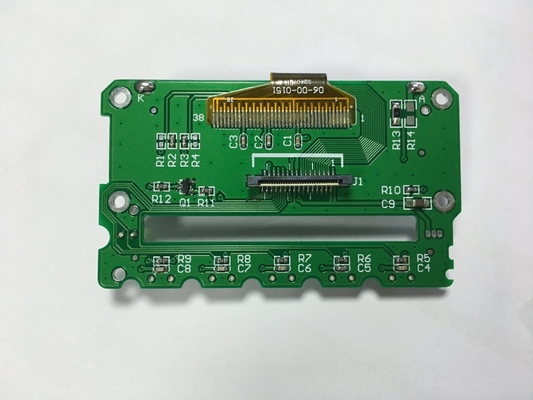

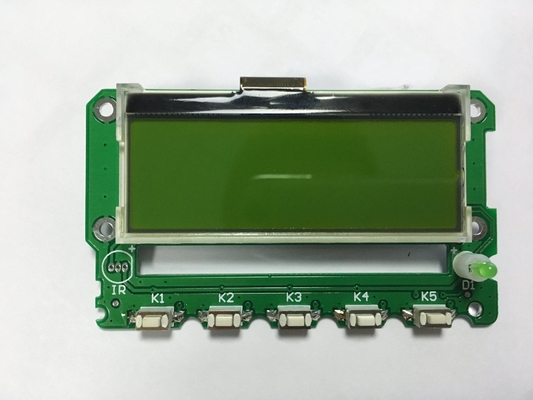

FSTN COG 모듈 122X32 점 그래픽 LCD 디스플레이와 FPC 커넥터
122x32 점의 그래픽 LCD 디스플레이의 설명
그래픽 LCD (Liquid Crystal Display) 는 그래픽 콘텐츠와 사용자 지정 패턴을 표시할 수 있는 디스플레이의 일종이다. 문자 기반 LCD와 달리 미리 정의된 문자 표시에 제한되어 있다.그래픽 LCD를 사용하면 개별 픽셀을 제어 할 수 있습니다., 사용자 지정 모양, 이미지 및 그래픽 사용자 인터페이스를 만들 수 있습니다. FSTN은 영화 보상 슈퍼 트위스트 네마틱을 의미하는 디스플레이 모드입니다.표준 TN (Twisted Nematic) 디스플레이에 비해 향상된 대조와 볼 각도를 제공하는 LCD (Liquid Crystal Display) 기술FSTN 디스플레이는 높은 품질의 회색 스케일 렌더링과 다양한 조명 조건에서 더 나은 가독성으로 알려져 있습니다.FSTN (영상 보상 슈퍼 트위스트 네마틱) 모드에서 122x32 픽셀의 디스플레이는 122 열과 32 줄의 픽셀을 표시 할 수있는 특정 유형의 그래픽 디스플레이를 의미합니다.여기 우리의 122x32 점 그래픽 제품에 대한 몇 가지 데이터가 있습니다.
122x32 점의 그래픽 LCD 디스플레이의 일반 사양
| 항목 | 사양 |
| 제품 이름 | 122x32점 그래픽 LCD 모듈 |
| 모델 번호 | RYP12232A-GYMSWN-A |
| 점 형식 | 122x32 |
| 윤곽 크기 (mm) | 79.0(L) ×46.0(W) ×11.2 ((T) |
| 관측 영역 (mm) | 54.8x191 |
| 표시 영역 | 48.78×1438 |
| 관점 | 12시 |
| 점 크기 (mm) | 0.38×043 |
| 점 피치 (Dot Pitch) | 0.40×0.45 |
| 드라이버 IC | ST7567(Cog) |
| LCD 타입 | STN/Y-G, 송신, 긍정, 1/33Duty, 1/6Bias |
| 백라이트 ((형) | 흰색, 3.1V,60 mA 균일성>=75% |
| 인터페이스 모드 | 8 BIT 8080 |
| VDD&VLCD ((형) | 3.3V & 8.3V |
| LCM 기술 조건 | RoHS |
| 작동 온도 | -30oC ~ 70oC |
| 저장 온도 | -40oC ~ 85oC |
122x32 점 그래픽 LCD 디스플레이의 윤곽 차원
특징122x32 점 그래픽 LCD 디스플레이
122x32 점 그래픽 LCD 모듈은 사용자 지정 그래픽 및 사용자 인터페이스 요소가 필요한 응용 프로그램에 여러 장점을 제공합니다.
1- FSTN 모드와 함께 화면 용량을 지원: 122x 32 픽셀 점.
2. 칩 디스플레이 데이터 RAM, 용량: 122 × 32 = 3904 비트.
3. 연쇄 인터페이스가 지원됩니다.
4. 풍부한 명령 기능 데이터 표시.
5. 정적 드라이브 회로 내부적으로 표시를 위해 장착.
6저전력 액체 결정 디스플레이 전원 공급 회로 내부에 장착.
7고정도 전압 조정 회로
8CR 오시일레이터 회로 내부에 장착되어 있습니다.
9극히 낮은 전력 소비.
의 적용122x32 점 그래픽 LCD 디스플레이
122x32 점 매트릭스 LCD 화면으로 높은 이미지 품질과 넓은 관점으로 모든 재료는 환경 보호 요구 사항과 RoHS 표준을 준수합니다.
이 모듈은 다양한 도구, 스마트 장비, 통신 장비, 의료 장비, 산업 제어 장비, 항공 우주, 보안, 가구 장비 등에 널리 사용됩니다.그리고 이 모듈의 다재다능성과 그래픽 기능은 사용자 지정 그래픽과 사용자 인터페이스가 필요한 광범위한 응용 프로그램에 적합합니다..
우리 의 봉사
*최고 품질 관리: 모든 LCD는 배달 전에 특수 기기나 주보드에서 작동을 보장하기 위해 테스트됩니다.
* 올바른 포장 방법: 운송의 안전을 보장하기 위해 거품 상자와 함께 정형 방지 가방에 포장됩니다.
*다중 지불 방법: T/T, 웨스턴 유니온, L/C, 페이팔.
* 신뢰성 있는 배송 방법: UPS, EMS, DHL, TNT 또는 항공편으로 신속한 배송.
* 전문 사용자 정의 서비스: 전문 팀 OEM&ODM 서비스를 제공합니다.
*경쟁력 있는 가격: 공장에서 직접 구매할 수 있습니다.
* 더 나은 판매 후 서비스: 긴 1 년 보증.
FAQ
1.Q: 제조업 또는 무역 회사입니까?
A: 우리는 중국에서 제조업입니다. 우리의 공장은 동광에 위치하고 있으며, 사무실은?? 진에 있습니다.
2질문: 샘플은 어떻게 받을 수 있나요?
A: 조사를 보내십시오 --사진 제공 --사진 확인 & 도구 요금을 지불 -- 도면을 제공 -- 도면을 확인 -- 도구와 샘플을 만들어 -- 샘플 완료 -- 화물 또는 해상 수집을 통해 배달.
3Q: 우리의 요구에 따라 LCD를 디자인 할 수 있습니까?
A: 물론입니다. 우리는 당신의 모든 요구를 충족시키기 위해 전문 팀입니다.
4.Q: 주문을 어떻게 할 수 있나요?
A: 샘플을 확인하면 괜찮습니다, 이메일 또는 팩스로 구매 주문을 보내십시오. 그러면 보증금 지불을 위해 청구서를 보낼 것입니다. 우리는 귀하의 주문의 다음 정보를 알아야합니다.
1- 제품 정보 - 양, 부품 번호
2- 배달 시간이 필요해요
3배송 정보-회사 이름, 주소, 전화 & 팩스 번호, 목적지 항구
4중국에 있는 운송사의 연락처입니다.
5Q: 대량 생산은 얼마나 걸릴까요?
A: 25-30 일. 그것은 다른 주문량과 부품 수에 달려 있습니다.
