제품 상세 정보:
결제 및 배송 조건:
|
디스플레이 형태: | 16x2 캐릭터 | LCD 타입: | Stn, Negative ((Yg), 송신력 |
---|---|---|---|
백라이트 타입: | 사이드 화이트 | 개요 사이즈(MM): | 80(대)X36(W)X13.0(T) |
견해 지역(MM): | 64.5(가로)x14.5(가로) | 정합 모드: | 8-비트 Mpu 인터페이스 |
작동온도(℃): | +70에 대한 -20 | 보관온도(℃): | -30 ~ +80 |

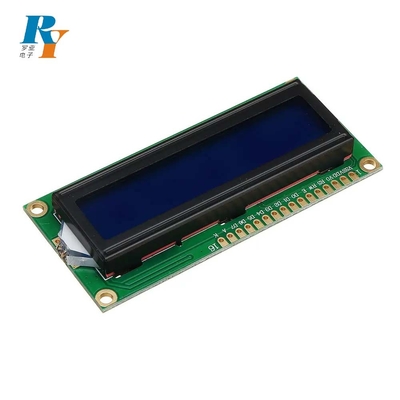

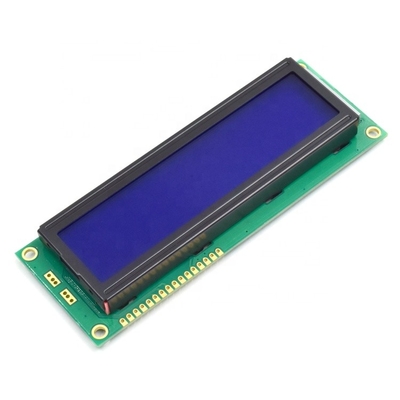

하이 라이트: | 16x2 캐릭터 LCD 디스플레이,블루 네거티브 STN LCD 디스플레이,AIP31066 IC STN LCD 디스플레이 |
문자 LCD는 텍스트와 간단한 아이콘을 표시하는 전자 장치에서 사용되는 액체 결정 디스플레이 기술로 일반적으로 고정 문자 크기와 배열로 표시됩니다.16x2 문자 LCD는 2 줄마다 16 문자를 표시 할 수있는 액체 결정 디스플레이 (LCD) 모듈을 의미합니다.일반적으로 16x2 문자 LCD 또는 16x2 알파니머릭 LCD로 알려져 있습니다. LCD 디스플레이는 화면의 문자 가시성을 제어하기 위해 액체 결정 세포와 전기 전류를 사용합니다.여기 우리의 16x2 문자 LCD 모듈의 데이터 시트입니다.
이 표에는 구체적인 지침이 있습니다.
윤곽 크기 (mm) | 80 (L) x 36 (W) x 13.0 (T) |
LCD 타입 | STN,NEGATIVE ((YG),TRANSMISSIVE |
디스플레이 타입 | 16자 × 2자 |
시야구역 (mm) | 64.5 ((L) x14.5 ((W) |
점 크기 (mm) | 0.54 (W) x0.60 (H) |
점 크기 (mm) | 0.59 (W) x0.65 (H) |
문자 크기 (mm) | 2.9 (W) x 5.15 (H) |
운전자의 상태 | LCD 모듈:1/16Duty,1/5Bias |
컨트롤러와 드라이버 | AIP31066 |
방향 표시 | 6시 |
인터페이스 모드 | 8비트 MPU 인터페이스 |
VDD&VOP (형) | 5.5V |
백라이트 (형) | 흰색 |
오퍼레이션 템프. | -20에서 +70 |
저장 시간. | -30에서 +80 |
1602 문자 LCD 모듈의 도면
1텍스트 디스플레이: 문자 LCD는 주로 텍스트 정보를 표시하는 데 사용됩니다. 일반적으로 고정 된 문자 크기와 배열로 표시됩니다.
2에너지 절감: 문자 LCD는 일반적으로 LED 또는 컬러 LCD와 같은 다른 디스플레이 기술보다 적은 전력을 소비합니다. 텍스트를 표시하기 위해 액정 결정만 활성화해야하기 때문입니다.백라이트가 필요없고.
3· 높은 가시성: 캐릭터 LCD는 일반적으로 높은 빛의 가시성에서 탁월합니다. 그들은 또한 직접 햇빛에서 명확하게 표시되며 야외 응용 프로그램에 적합합니다.
4비용 효율성: 간단한 디자인과 낮은 전력 소비로,캐릭터 LCD는 일반적으로 다른 디스플레이 기술보다 저렴하며 따라서 비용 민감한 프로젝트에 널리 사용됩니다..
5임베디드 시스템: 캐릭터 LCD는 종종 임베디드 시스템과 스마트 홈 제어 패널, 도구 패널, 전자 장치의 사용자 인터페이스 등과 같은 작은 전자 장치에서 사용됩니다.
문자 모듈은 문자, 기호 및 숫자를 표시 할 수있는 알파뉴메릭 디스플레이입니다. 16x4 문자 LCD 디스플레이는 디지털 미터, 타이머,온도 조절기, 전자 저울 등 실시간 데이터, 측정 결과, 장비 상태 등을 표시할 수 있으며 기본적인 정보 표시 기능을 제공합니다.16x4 문자 LCD 디스플레이 또한 임베디드 시스템에서 사용할 수 있습니다, 마이크로 컨트롤러 개발 보드, 임베디드 컨트롤러, 로봇 제어판 등개발자와 사용자 간의 상호 작용을 촉진하기 위해.
1TN/STN/FSTN와 같은 다양한 모드에 사용할 수 있습니다.
2지원 문자: 8x2,16x1,16x2,16x4,20x4, ect..
3전체 모듈에 맞게 커스터마이징, 새로운 크기, 백라이트, 색상
4PCB 회로 보드 연결 모드 ect.
5다른 요구 사항이 충족될 수 있습니다.
Q1: 샘플을 받을 수 있나요?
- 물론, 우리는 샘플을 제공하지만 pls 친절하게 일부 샘플 수수료와 배송 수수료를 지불합니다.
Q2: 내 제품을 사용자 정의 할 수 있습니까?
- 물론, 요구 사항과 자세한 정보를 보내주세요.
Q3: 어떻게 주문할 수 있나요?
- 저희에게 이메일을 보내 주시기 바랍니다. 상품 번호, 교체품, 수량, 하드 디스크의 다른 사양을 알려주세요.
Q4: 배송 시간은 얼마나 되나요?
- 제품과 서비스에 따라 달라요 일반적으로 15~30일 정도 걸립니다.
Q5: MOQ는 무엇입니까?
- 제품 종류에 따라 달라요
