제품 상세 정보:
결제 및 배송 조건:
|

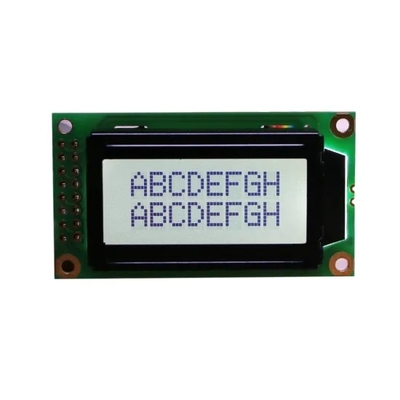

| 디스플레이 형태: | 8 (그림) X 2 (줄) | LCD 타입: | FSTN, 포지티브, 투과형 |
|---|---|---|---|
| IC: | 07066u-F00 | 구동 방법: | 1/16 의무, 5분의 1 선입견 |
| 관측 방향: | 6시 | 구동 전압: | LCD=4.7V, LCM=5.0V |
| 작동온도(℃): | +70에 대한 -20 | 보관온도(℃): | -30 ~ +80 |
| 하이 라이트: | 0802 문자 LCD 디스플레이 모듈,STN 문자 LCD 모듈 |
||
문자 LCD는 텍스트와 간단한 아이콘을 표시하는 전자 장치에서 사용되는 액체 결정 디스플레이 기술로 일반적으로 고정 문자 크기와 배열로 표시됩니다.8x2 문자 LCD는 2 줄마다 8 문자를 표시 할 수있는 액정 결정 디스플레이 (LCD) 모듈을 의미합니다.일반적으로 8x8 문자 LCD 또는 8x2 알파노메리크 LCD로 알려져 있습니다. LCD 디스플레이는 화면의 문자 가시성을 제어하기 위해 액체 결정 세포와 전기 전류를 사용합니다.여기 우리의 16x4 문자 LCD 모듈의 데이터 시트입니다.
이 표에는 구체적인 지침이 있습니다.

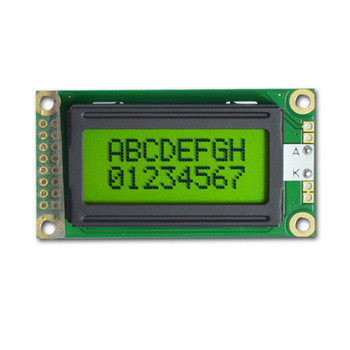

| 표시 형식 | 8 (글자) ×2 (줄) |
| 표시 모드 | STN,POSITIVE ((Y-G),TRANSFLECTIV |
| 운전 방법 | 부임, 1/16 편견, 1/5 |
| 뷰 영역 (mm) | 38 ((L) X16 ((W) |
| 오프라인 차원 (mm) | 58 ((L) X 32 ((W) XMax 13.8 ((T) |
| 점 크기 (mm) | 0.56 ((W) X0.66 ((H) |
| 점 크기 (mm) | 0.6 ((W) X0.7 ((H) |
| 문자 크기 | 2.96 ((W) X5.56 ((H) |
| IC | SPLC780D |
| 방향 표시 | 6시 |
| 인터페이스 모드 | 8비트 MPU 인터페이스 |
| 백라이트 | Y-G 측면 |
| 드라이브 파워 | VDD=5.5V |
| 오퍼레이션 템프. | -20에서 +70 |
| 저장 시간. | -30에서 +80 |
0802 문자 LCD 모듈의 도면
1이미지 안정성: 캐릭터 LCD는 일반적으로 긴 수명을 가지고 있으며 픽셀 연소 또는 이미지 희미화와 같은 문제에 덜 취약합니다.이것은 장기간 지속적인 사용이 필요한 응용 프로그램에서 매우 신뢰할 수 있습니다.
2낮은 전력 소비: 액체 결정 분자가 필요할 때만 배치되기 때문에 배터리 전력에 의존하거나 장기 사용이 필요한 장치에서 매우 경제적입니다.
3높은 가시성: 문자 LCD는 뛰어난 가시성을 제공하여 밝은 햇빛이나 저조한 환경에서도 문자 및 이미지를 명확하게 표시 할 수 있습니다.실외와 실내에서 매우 편안합니다..
4정보 표시: 문자 LCD는 주로 문자 및 숫자를 표시하는 데 사용됩니다. 메시지, 데이터 및 매개 변수를 표시해야하는 응용 프로그램에 적합합니다.문자는 보통 줄과 열의 형태로 배열됩니다..
5제어하기 쉽다: 문자 LCD의 제어는 비교적 간단하며 마이크로 컨트롤러 또는 전용 LCD 컨트롤러를 사용하여 관리 할 수 있습니다.이것은 임베디드 시스템과 전자 장치에 대한 통합을 용이하게합니다..
6환경 친화적: 다른 디스플레이 기술과 비교하면특징 LCD는 수은이나 납과 같은 유해 물질을 포함하지 않기 때문에 소재를 적게 사용하고 환경 친화적입니다..
문자 모듈은 문자, 기호 및 숫자를 표시 할 수있는 알파뉴메릭 디스플레이입니다. 16x4 문자 LCD 디스플레이는 디지털 미터, 타이머,온도 조절기, 전자 저울 등 실시간 데이터, 측정 결과, 장비 상태 등을 표시할 수 있으며 기본적인 정보 표시 기능을 제공합니다.16x4 문자 LCD 디스플레이 또한 임베디드 시스템에서 사용할 수 있습니다, 마이크로 컨트롤러 개발 보드, 임베디드 컨트롤러, 로봇 제어판 등개발자와 사용자 간의 상호 작용을 촉진하기 위해.
1TN/STN/FSTN와 같은 다양한 모드에 사용할 수 있습니다.
2지원 문자: 8x2,16x1,16x2,16x4,20x4, ect..
3전체 모듈에 맞게 커스터마이징, 새로운 크기, 백라이트, 색상
4PCB 회로 보드 연결 모드 ect.
5다른 요구 사항이 충족될 수 있습니다.
Q 샘플 좀 드릴까요?
A: 예, 그냥 우리에게 샘플 주문을 주십시오, 그리고 사용자 정의를위한 무료 샘플, 그러나 모듈 수수료와 배달 수수료가 지불되어야합니다.
Q LCD 모듈을 어떻게 커스터마이징합니까?
A LCD 모듈을 설계하고 도면을 확인하기 위해 우리에게 메시지를 보내
Q 곰팡이 비용이 반환 될 수 있습니까?
A: 만족하는 양이라면 그렇습니다.
Q 큰 양을 주문하면 더 낮은 가격을 받을 수 있나요?
A: 예, 더 큰 크기의 주문으로 더 저렴한 가격.
Q 언제 주문을 보내요?
A 일반적으로 지불을 받은 후 25 일, 하지만 그것은 주문 양과 생산 스케줄에 따라 협상 할 수 있습니다.
