모듈 치수: | 58.0*55.0*7.5mm | 보이는 영역: | 55*18.0mm |
---|---|---|---|
도트 피치: | 0.40*0.50mm | 도트 크기: | 0.36*0.36mm |
LCD 구동부: | ST7921 | 구동 방법: | 1/32 의무, 1/6 선입견 |
하이 라이트: | 모노크롬 컬러 그래픽 LCD 모듈,ST7921 그래픽 LCD 모듈,128*32 그래픽 LCD 모듈 |
128*32 그래픽 LCD 모듈 ST7921 백라이트 3.3V 모노크롬 컬러 커스터마이징 산업 디스플레이
제품 설명
그래픽 LCD (Liquid Crystal Display) 는 그래픽 콘텐츠와 사용자 지정 패턴을 표시할 수 있는 디스플레이의 일종이다. 문자 기반 LCD와 달리 미리 정의된 문자 표시에 한정되어 있다.그래픽 LCD를 사용하면 개별 픽셀을 제어 할 수 있습니다., 사용자 지정 모양, 이미지 및 그래픽 사용자 인터페이스를 만들 수 있습니다. FSTN은 영화 보상 슈퍼 트위스트 네마틱을 의미하는 디스플레이 모드입니다.표준 TN (Twisted Nematic) 디스플레이에 비해 향상된 대조와 볼 각도를 제공하는 LCD (Liquid Crystal Display) 기술FSTN 디스플레이는 높은 품질의 회색 스케일 렌더링과 다른 조명 조건에서 더 나은 가독성으로 알려져 있습니다.FSTN (영상 상환 슈퍼 트위스트드 네마틱) 모드에서 128x32 픽셀의 디스플레이는 128 열과 32 줄의 픽셀을 표시 할 수있는 특정 유형의 그래픽 디스플레이를 의미합니다.여기 우리의 128x32 점 그래픽 제품에 대한 몇 가지 데이터가 있습니다.

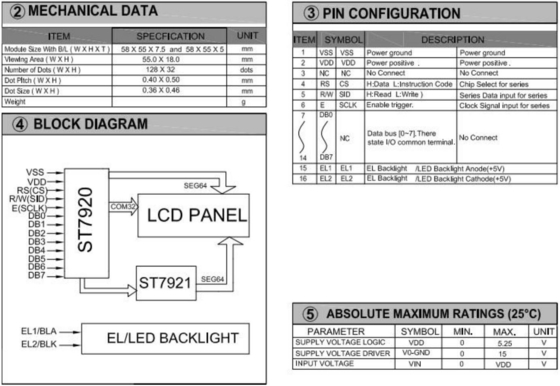

항목 | 사양 |
제품 이름 | 128x32점 그래픽 LCD 모듈 |
모델 번호 | RYG12832D |
점 형식 | 128x32 |
윤곽 크기 (mm) | 58.0*55.0*75 |
관측 영역 (mm) | 55*18.0 |
관점 | 12H와 6H |
점 크기 (mm) | 0.36*0.36 |
점 피치 (Dot Pitch) | 0.40*0.50 |
드라이버 IC | ST7921 |
LCD 타입 | FSTN/Y-G, 송신, 양성, 1/32Duty, 1/6Bias |
LCM 기술 조건 | RoHS |
작동 온도 | -30°C ~ +70°C |
저장 온도 | -40°C ~ +85°C |
제품 특성
128x32 점 그래픽 LCD 모듈은 사용자 지정 그래픽 및 사용자 인터페이스 요소가 필요한 응용 프로그램에 여러 장점을 제공합니다.
1- FSTN 모드와 함께 128x 32 픽셀 점 표시 용량을 지원합니다.
2. 칩 디스플레이 데이터 램, 용량: 128 × 32 = 4096 비트.
3. 연쇄 인터페이스가 지원됩니다.
4. 풍부한 명령 기능 데이터 표시.
5. 정적 드라이브 회로 내부적으로 표시를 위해 장착.
6저전력 액체 결정 디스플레이 전원 공급 회로 내부에 장착.
7고정도 전압 조정 회로
8CR 오시일레이터 회로 내부에 장착되어 있습니다.
9극히 낮은 전력 소비.
제품 응용
그것은 높은 이미지 품질, 넓은 관점으로 128x32 점 매트릭스 LCD 화면입니다.모든 재료는 환경 보호 요구 사항과 RoHS 표준을 준수합니다.
이 모듈은 다양한 도구, 스마트 장비, 통신 장비, 의료 장비, 산업 제어 장비, 항공 우주, 보안, 가구 장비 등에 널리 사용됩니다.그리고 이 모듈의 다재다능성과 그래픽 기능은 사용자 지정 그래픽과 사용자 인터페이스가 필요한 광범위한 애플리케이션에 적합합니다..
우리 의 봉사
*최고품질 관리: 모든 LCD는 배달 전에 특수 기기나 본보드로 테스트하여 작동을 보장합니다.
*올바른 포장 방법:항 정적 가방에 포장되어 있습니다.
*다중 지불 방법:T/T, 웨스턴 유니온, L/C, 페이팔
*신뢰 가능한 운송 방법:UPS, EMS, DHL, TNT, 또는 항공편으로 신속한 배달.
* 전문 사용자 정의 서비스: 전문 팀 OEM&ODM 서비스를 제공합니다.
*경쟁력 있는 가격: 공장에서 직접 구매할 수 있습니다.
* 더 나은 판매 후 서비스: 긴 1 년 보증.
