t Customizable LED Backlight Multicolor LED Blacklight Different Size/Types Available LCD Backligh
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Royal Display |
| 인증: | SGS ROHS |
| 모델 번호: | RYB030PW06-A1 |
결제 및 배송 조건:
| 최소 주문 수량: | 교섭할 수 있습니다 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 판지, Capboard, EPE, 물집 쟁반 |
| 배달 시간: | 25~28 근무일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, T/T, L/C, D/A, D/P |
| 공급 능력: | 500k/월 |
|
상세 정보 |
|||

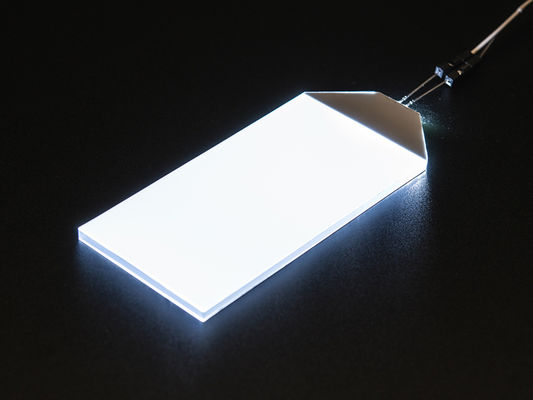

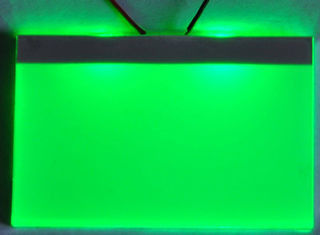

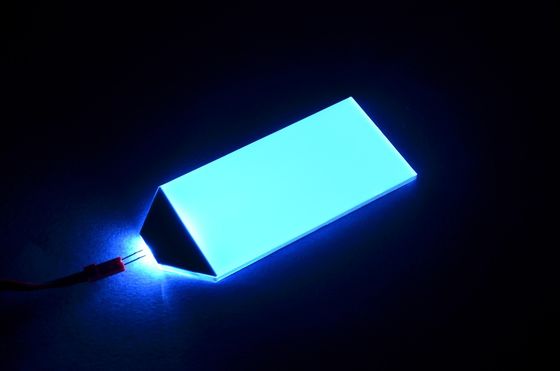

| 블랙라이트: | 흰색/녹색/빨간색/파란색 | 색상: | 멀티 컬러 |
|---|---|---|---|
| 픽셀 피치: | 맞춤형 | 자격증: | RoHS 도달 |
| 강조하다: | 다채로운 LED 백라이트,LCD 백라이트,커스터마이징 가능한 LED 백라이트 |
||
제품 설명
설명
Royal 및 LED 백라이트 제품 개발, 생산, 판매 개시 2007년부터.
널리 사용되는 우리의 백라이트 제어판 ,MONO LCD 디스플레이가 있는 대시보드 및 기타 표시기
맞춤형 금형이 있는 툴링 SMD LED 백라이트
LED 백라이트는 LCD를 밝히는 데 사용되므로 어두운 환경이나 야간에도 LCD 그래픽을 선명하게 볼 수 있습니다.
일반적으로 우리가 말한 LED 백라이트는 측면 LED 백라이트입니다.측면 LED 백라이트는 SMD LED 백라이트와 DIP LED 백라이트(직접 삽입 프로브)의 두 가지 유형으로 구분할 수 있습니다.
1.LED 백라이트 크기: LED 백라이트 크기는 LCD 크기에 따라 결정됩니다.일반적으로 LED 백라이트는 LED를 덮기 위해 7-8mm의 커버 면적이 필요하기 때문에 LED 백라이트는 LCD보다 길어야 합니다.
2.LED 백라이트 색상:
LED 백라이트 색상에는 흰색, 파란색, 녹색, 빨간색, 주황색, 호박색, 노란색 등이 있습니다.모든 색상은 LED 색상으로 확인됩니다.특별한 색상을 지정하거나 Pantone 색상을 보낼 수 없습니다(이런 종류의 LED가 없을 수도 있음).
LCD에 색상이 필요한 경우 RGB LED 백라이트를 사용할 수 있습니다.그러나 RGB LED 색상은 그다지 순수하지 않습니다.
3. 커넥터: 핀.
핀 피치 2.54mm, 핀 직경 0.4mm.
핀은 PCB 구멍에 삽입하여 납땜해야 합니다.
NSMD LED 백라이트 사양:
SMD LED 백라이트는 LED가 PCB에 접착되어 있음을 의미하므로 PCB 금형 제작이 필요합니다.
1) LED 백라이트 크기: LED 백라이트 크기는 LCD 크기에 따라 결정됩니다.일반적으로 LED 백라이트는 LED를 덮기 위해 5-6mm의 커버 면적이 필요하기 때문에 LED 백라이트는 LCD보다 길어야 합니다.
2)LED 백라이트 색상:
LED 백라이트 색상에는 흰색, 파란색, 녹색, 빨간색, 주황색, 호박색, 노란색 등이 있습니다.모든 색상은 LED 색상으로 확인됩니다.특별한 색상을 지정하거나 Pantone 색상을 보낼 수 없으며 따라하도록 요청하십시오.(이런 종류의 LED가 없을 수도 있습니다)
색상의 종류가 필요한 경우 RGB LED 백라이트를 사용할 수 있습니다.그러나 RGB LED 색상은 그다지 순수하지 않습니다.
3) 커넥터:
전선 연결: PCB의 땜납 전선
PCB 핀 연결: PCB 핀을 PCB에 삽입하고 납땜해야 합니다.
4) LED 번호:
LED 백라이트 크기가 매우 크면 2 LED, 3 LED, 4,5를 사용해야 할 수도 있습니다..........
LED 백라이트가 너무 길면 백라이트의 양쪽에 LED를 설치해야 합니다.
5)LED 전압:
백색 LED, 청색 LED, 녹색 LED는 3.0-3.2V입니다.
빨간 LED, 주황색 LED,황록색 LED 등은 1.9-2.0V입니다.
