상품명: | 160*128 그래픽 LCD 모듈 | 디스플레이 유형: | STN 블루, 투과형, 네거티브 |
---|---|---|---|
드라이버 방법: | 1/128의무 | 보는 방향: | 6시 |
IC: | T6963C | 백라이트: | 주도의 |
운영 임시 직원.: | -20℃~+70℃ | 저장 온도: | -30℃~+80℃ |
하이 라이트: | 1/128duty 그래픽 LCD 모듈,WG160128B 그래픽 LCD 모듈,T6963C 컨트롤러 그래픽 LCD 모듈 |

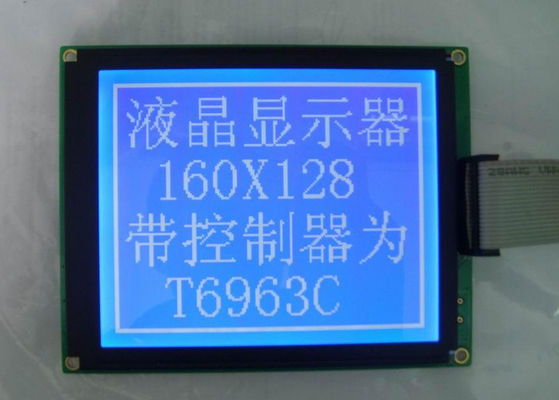

100% WG160128B 160*128 그래픽 LCD 모듈을 T6963C 컨트롤러로 교체
160*128 그래픽 LCD 모듈의 빠른 세부사항

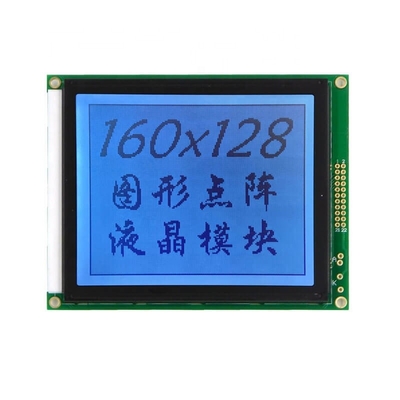

RYP160128A는 모듈 크기가 129x102mm이고 AA 크기가 95.96x75.76mm인 단색 그래픽 LCD 160x128 도트 매트릭스 디스플레이 모듈입니다.이것RYP160128A모델에는 RA6963 컨트롤러가 내장되어 있습니다.8080 8비트 병렬 인터페이스를 통해 통신합니다.5V 전원 공급 장치 또는 3.3V 네거티브 전압 옵션.이 LCD 디스플레이 160x128 모듈은 그래픽 모드 또는 문자 생성기 모드(문자 글꼴) 옵션에 사용할 수 있습니다.-20℃에서 +70℃까지의 온도에서 작동할 수 있습니다.보관 온도 범위는 -30℃ ~ +80℃입니다.
단색 160*128 LCD 디스플레이 사양
안건 | 설명 |
상품명 | 160x128 LCD 모듈 |
모델 번호. | RYP160128A |
도트 형식 | 160x128 |
외곽선(mm) | 129.0*102.0*13.0mm |
활성 영역(mm) | 38.44(높이) x 66.9(수직) |
디스플레이 모드 | STN 블루 |
의무 | 1/128 |
드라이버 IC | T6963C |
보는 방향 | 6:00 |
작동 온도 | -20ºC~70ºC |
보관 온도 | -30ºC~80ºC |
160*128 도트 매트릭스 LCD 모듈의 컨투어 드로잉
160*128 흑백 LCD 모듈의 특징

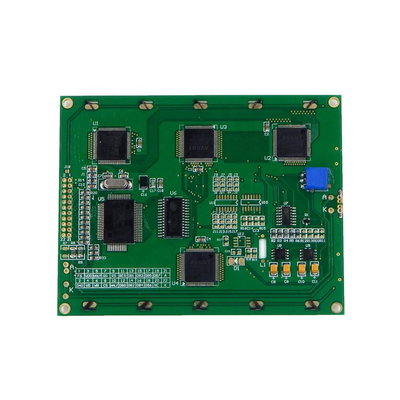

RYP160128A는 그래픽 LCD 디스플레이 160x128, 모듈 크기 129x102mm입니다.RYP160128A8080 인터페이스를 지원하는 IC RA6963을 사용합니다.이 모듈에는 나사 구멍이 있는 PCB와 주변 회로가 있어 쉽게 장착하고 사용할 수 있습니다.드라이버 전압은 5V이며 음의 전압이 내장되어 있습니다.구동 방식은 1/128입니다.의 핀RYP160128A그래픽 LCD 160x128 모듈은 2.54mm 피치의 핀 헤더에서 나옵니다(표준 패키지에는 핀 헤더가 포함되어 있지 않음에 유의하십시오).2가지 시야각 옵션 중에서 선택할 수 있습니다. 하나는 12시 방향이고 다른 하나는 6시 방향입니다.LED 백라이트와 LCD 모드의 다양한 조합을 제공합니다.귀하의 요청에 대해 저희에게 연락하십시오.
그래픽 LCD 모듈에 대한 FAQ
Q: 제품 재고가 있습니까?얼마나 오래 배달할 수 있습니까?
A: 우리의 재고는 주로 반제품 및 원자재와 소량의 완제품입니다.소량 배송은 2-3주가 소요되며 대량 배송은 3-4주가 소요됩니다.
Q: 제품의 보증 및 서비스 기간은 얼마나 됩니까?
A: 정상적인 사용 중 제품으로 인한 손상, 보증 기간 동안 당사는 무료 수리, 보증 기간 또는 부적절한 사용으로 인한 손상은 무상 유지 보수 범위에 속하지 않습니다.당사 제품인 한 기술 지원 서비스를 제공할 수 있습니다.
Q: LCD 화면을 직접 내보낼 수 있습니까?어떤 인증을 제공할 수 있습니까?
A: 액정 제품은 RoHS 표준을 준수하며 직접 수출할 수 있습니다. RoHS, CE, SGS 인증 제품.
Q: 어떤 종류의 포장?운송 과정이 손상되지 않습니까?
A: 우리의 제품은 3개의 종류로 분할됩니다, 소형 스크린은 거품 포장을 사용합니다, 중소형은 칼 카드 격리 포장을 사용합니다, 대형 스크린은 항공기 상자 포장에서 사용됩니다, 모든 포장은 외부 상자에 의해 보호되고 안전을 지키기 위하여 끈으로 묶습니다 물질 운송의.
Q: 제품 도면과 테스트 보고서를 제공할 수 있습니까?
A: 고객의 요구에 따라 당사는 제품 관련 정보 및 테스트 보고서를 제공할 수 있습니다.
Q: 제품 사양은 중국어 또는 영어로 되어 있습니까?
A: 제품 사양에는 중국어와 영어의 두 가지 버전이 있습니다.
