상세 정보 |
|||
| 타입 수(모듈): | M202SD01lj | 디스플레이 유형: | 2개 LinesX20 캐릭터들 |
|---|---|---|---|
| 디스플레이 크기: | 100x35, 95x29/ 140x40/ 135.2x33.5/ 220.2x33.5 | 루미아스: | 350cd/m2 |
| 문자 크기: | 4.2x2.3/ 5.0x3.5/ 15.0x7.0/ | 상호 작용: | P/S, 1.2-9.6/S, RS-485 |
| 강조하다: | 도트 매트릭스 VFD 디스플레이,20X2 문자 LCD 모듈,문자 LCD 모듈 350CD/M2 |
||
제품 설명

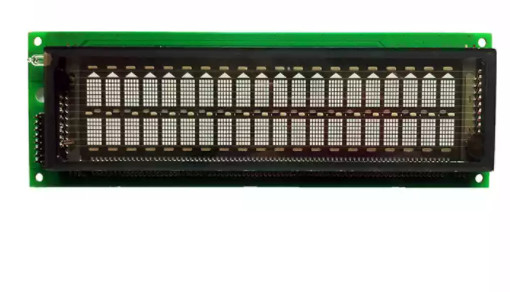

20X2 점 행렬 VFD는 M202SD01lj M202SD04fj M202SD08GS M20ld06AA를 표시합니다
20x2 도트 매트릭스 VFD 제품 설명
| 캐릭터 VFD | 숯.x 행 | PCB 크기 | 패널 크기 | 디스플레이 영역 | 숯.크기 | 숯.도트 | 인터페이스(Kbps) |
|
M202SD01LA M202SD01LJ |
20x2 | 100x35x27.3 | 95x29 | 69.7x12.9 | 4.2x2.3 | 5x7 | P/S,1.2-9.6 |
| M202SD04FJ | 20x2 | 170x60x24 | 140x40 | 102.3x16.5 | 5.0x3.5 | 5x7 | P/S, 7.8-62.5 |
| M202SD08GS | 20x2 | 155X43X30 | 135.2X33.5 | 102.3X17.5 | 5.0X3.5 | 5x7 | PS, 1.2-9.6 |
| M20LD06AA | 20x1 | 240x39x26.1 | 220.2x33.5 | 192.2x15 | 15.0x7.0 | 5x7 | 에스, RS-485 |
| M20SD03GS | 20x1 | 150x31x26.6 | 118.2x20.5 | 92.8x5 | 5.0x3.5 | 5x7 | P/S, 1.2-62.5 |

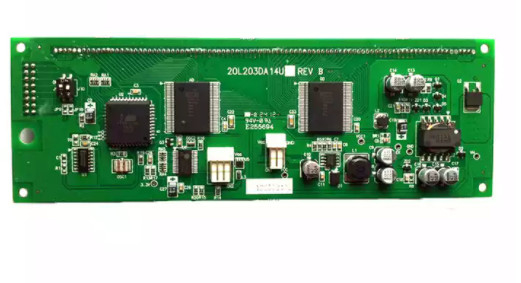

이 진공 형광 디스플레이(VFD) 모듈은 20자 x 2줄로 구성됩니다.5×8 도트
매트릭스 디스플레이, DC-DC/AC 컨버터, 컨트롤러/드라이버 회로.
모듈은 다음을 위해 구성할 수 있습니다.Motorola M68형 병렬 인터페이스, 나인텔 I80 유형
병렬 인터페이스, 또는동기 직렬 인터페이스.
사용자를 위한 RAM과 함께 240개의 5×8 문자가 포함된 문자 생성기 ROM이 제공됩니다.
추가 8자를 프로그래밍합니다.VFD의 휘도 레벨은 다음에 따라 달라질 수 있습니다.
기능 집합 명령에서 두 비트를 설정합니다.
알파벳, 숫자 및 기타 기호로 구성된 240개의 문자 글꼴
표시할 수 있습니다.
이 모듈에는 데이터 및 명령이 모듈이 되도록 허용하는 이중 포트 RAM이 있습니다.
계속해서.따라서 사용 중 플래그는 항상 0이며 호스트는 사용 중 플래그 비트를 읽을 필요가 없습니다.
모듈이 사용 중인지 확인합니다.
이 기능으로 인해 각 명령의 실행 시간이 지정되지 않습니다.
우리의 장점
1.품질 관리: 작업을 보장하기 위해 배달 전에 특수 기기 또는 메인 보드로 테스트된 모든 LCD.
2.Packing: 수송에 있는 안전을 지키기 위하여 거품 상자를 가진 정전기 방지 부대에서 포장하십시오.
3. 지불 조건: T/T, 웨스턴 유니온, L/C, 페이팔
4. 배송 방법: UPS, EMS, DHL, TNT 또는 항공으로 신속한 배송.
5. 서비스: 고객의 만족을 보장하는 최고의 애프터 서비스.
6.보증: 일반적으로 제품 보증 기간은 1년입니다.
자주하는 질문
Q: 제품을 사용자 정의할 수 있습니까?뭐가 필요하세요?
A: 제품을 사용자 정의할 수 있지만 TFTlcd 모듈에는 FPC, 터치 스크린, 백라이트, 베젤 등을 포함하는 툴링 비용이 다릅니다.
Q: 도면 및 관련 절차를 제공할 수 있습니까?
A: 고객이 확인할 도면과 절차를 제공할 수 있습니다.
Q: LCD 모듈을 직접 수출할 수 있습니까?
A: 우리는 SGS, RoHS 및 기타 인증을 통과했으며 수출할 수 있습니다.
Q: 제품 품질 관리는 어떻게 하나요?
A: 제품은 구워지고, 노후화되고, 전기 측정 및 테스트를 위한 다른 절차입니다.
Q: 제품 보증 및 서비스 기간은 얼마나 됩니까?
A: 제품은 1년간 유효하며 평생 기술 지원 서비스입니다.
