제품 상세 정보:
결제 및 배송 조건:
|

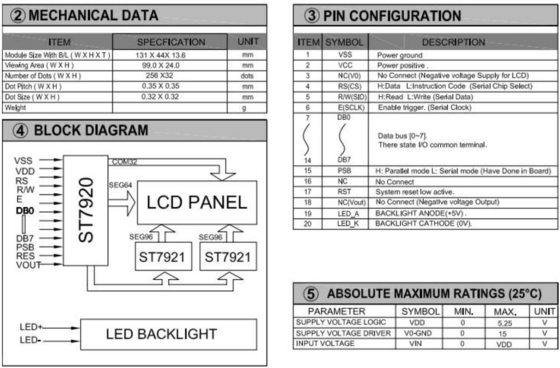

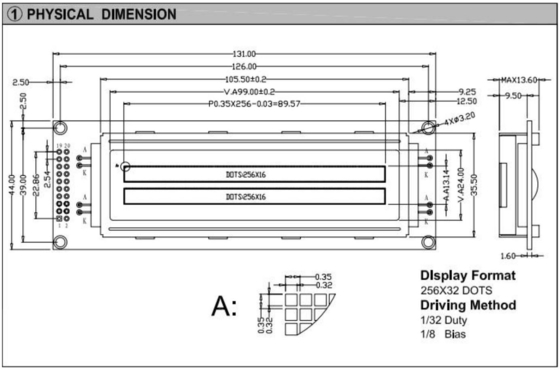

| 모듈 크기: | 131*44*13.6mm | 보이는 영역: | 99.0*24.0mm |
|---|---|---|---|
| 도트 피치: | 0.35*0.35MM | 도트 크기: | 0.32*0.32mm |
| 구동 방법: | 1/32 듀티, 1/8 바이어스 | 드라이버 IC: | ST7920 ST7921 |
| 강조하다: | 산업용 디스플레이 그래픽 LCD 모듈,256*32 그래픽 LCD 모듈,20 핀 그래픽 LCD 모듈 |
||
256*32 크기의 그래픽 LCD 모듈 ST7920/ST7921 20핀 산업용 디스플레이
제품 설명
256x32 그래픽 LCD 모듈은 폭 256 픽셀, 높이 32 픽셀의 해상도를 가진 디스플레이 유형을 의미합니다.일반적으로 그래픽 정보를 표시해야하는 응용 프로그램에서 사용됩니다.예를 들어 산업 제어 시스템, 기기 및 기타 전자 장치.
이러한 모듈은 일반적으로 단일색 디스플레이 기술을 사용하며 각 픽셀은 개별적으로 제어되어 다양한 그래픽 요소를 표시 할 수 있습니다.디스플레이는 STN (Super Twisted Nematic) 같은 기술을 사용할 수 있습니다., FSTN (필름 상쇄 슈퍼 트위스트드 네마틱) 또는 다른 유사한 LCD 기술.
그래픽 LCD 모듈은 종종 마이크로 컨트롤러 또는 다른 제어 장치와의 인터페이스를 단순화하는 내장 컨트롤러를 제공합니다.데이터 전송을 위해 SPI (Serial Peripheral Interface) 또는 I2C (Inter-Integrated Circuit) 와 같은 표준 통신 프로토콜을 사용할 수 있습니다..
256x32 그래픽 LCD 모듈을 사용할 때 일반적으로 명령어와 데이터를 디스플레이에 전송하여 개별 픽셀을 제어하고 원하는 그래픽 또는 텍스트를 생성해야합니다.특정 명령어와 프로토콜은 모듈의 데이터 시트와 사용된 컨트롤러에 달려 있습니다..
| 항목 | 사양 |
| 제품 이름 | 256*32 점 그래픽 LCD 모듈 |
| 모델 번호 | 25632A |
| 점 형식 | 256*32 |
| LCD 디스플레이 모드 | STN |
| 천사 보기 | 6H 또는 12H 선택 |
| 운전 방법 | 결핵 |
| 백라이트 | 흰색 |
| 드라이브 IC | ST7920 ST7921 |
| 커넥터 | PIN번호 |
| 논리 공급 전압 | 결핵 |
| LCM 기술 조건 | RoHS |
| 작동 온도 | -30o C~+70o C는 사용자 정의 될 수 있습니다 |
| 저장 온도 | -40oC ~ + 80oC는 사용자 정의 될 수 있습니다 |
제품 응용
256x32 그래픽 LCD 모듈은 그래픽 정보가 표시되어야하는 다양한 응용 프로그램에서 사용할 수 있습니다. 몇 가지 일반적인 응용 프로그램은 다음과 같습니다.
산업 제어 시스템: 이러한 LCD 모듈은 실시간 데이터, 상태 표시 및 제어 인터페이스를 표시하기 위해 산업 응용 프로그램에서 종종 사용됩니다.그들은 제어 패널에 통합 될 수 있습니다, 기계 또는 모니터링 시스템.
기기: 그래픽 LCD 모듈은 오실로스코프, 멀티미터, 스펙트럼 분석기 및 기타 측정 장치와 같은 다양한 기기에서 응용 프로그램을 찾습니다.그들은 데이터의 시각적 표현을 제공합니다., 파동 형태, 또는 그래프.
임베디드 시스템: 이러한 LCD 모듈은 임베디드 시스템 프로젝트에서 인기가 있으며, 사용자 인터페이스를 생성하거나 센서 데이터를 표시하거나 메뉴를 표시하거나 시각적 피드백을 제공하는 데 사용할 수 있습니다.일반적으로 프로토타입 제작에 사용됩니다., 로봇 및 자동화 프로젝트
소비자 전자제품: 그래픽 LCD 모듈은 오디오 장비, 디지털 카메라 및 소형 기기와 같은 소비자 전자 장치에서 찾을 수 있습니다. 정보를 표시 할 수 있습니다.또는 그래픽 요소로 사용자 경험을 향상.
의료기기: LCD 모듈은 의료기기에서 생명 증상, 환자 정보 및 진단 데이터를 표시하는 데 사용됩니다. 일반적으로 환자 모니터, 혈압 모니터,의료 영상 장비.
자동차 애플리케이션: 이 LCD 모듈은 자동차 대시보드, 도구 클러스터 또는 인포테인먼트 시스템에 통합 될 수 있습니다. 그들은 속도, 연료 수준,항법 데이터, 엔터테인먼트 인터페이스
게임 기기: 그래픽 LCD 모듈 은 휴대용 게임기, 휴대용 게임 기기, 아케이드 기계 등에 사용 된다. 게임, 메뉴 및 다른 인터랙티브 요소에 대한 시각적 출력을 제공한다..
우리 의 봉사
1최고 품질 관리: 모든 LCD는 배달 전에 작동을 보장하기 위해 특수 기기 또는 주요 보드로 테스트됩니다.
2올바른 포장 방법:항 정적 가방에 포장되어 있습니다.
3여러 지불 방법:T/T, 웨스턴 유니온, L/C, 페이팔
4신뢰성 있는 운송 방법:UPS, EMS, DHL, TNT, 또는 항공편으로 신속한 배달.
5. 전문 맞춤 서비스: 전문 팀 OEM&ODM 서비스를 제공합니다.
6경쟁력 있는 가격: 공장에서 직접 구매할 수 있습니다.
7- 더 나은 판매 후 서비스: 1 년 장 보증.
