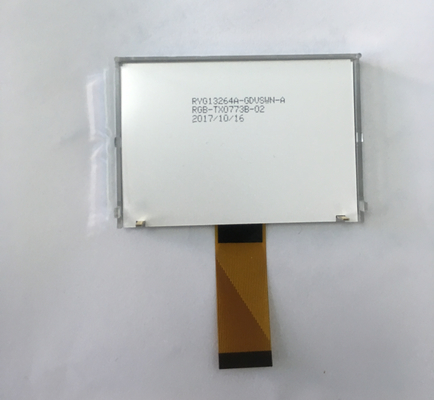

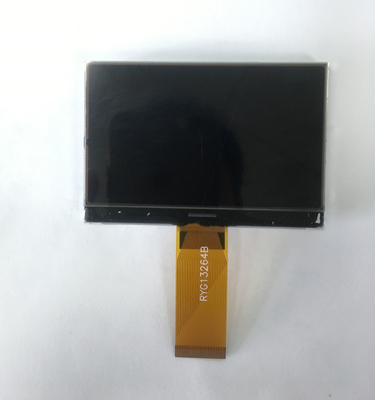

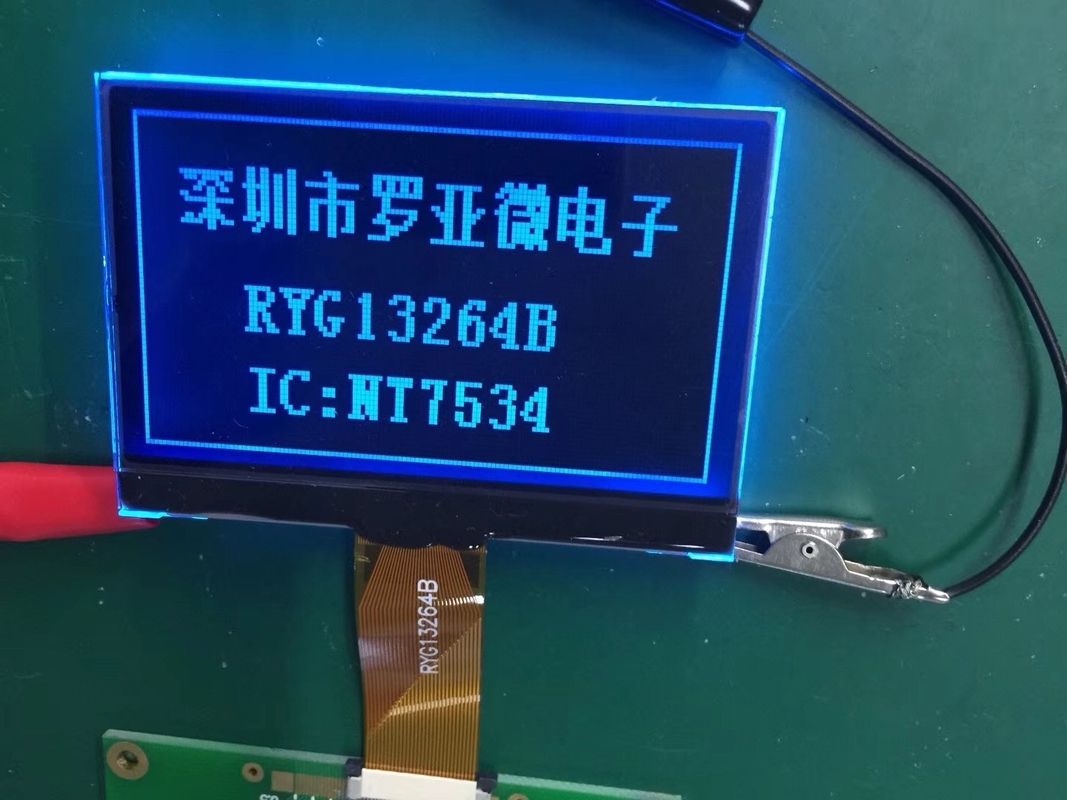

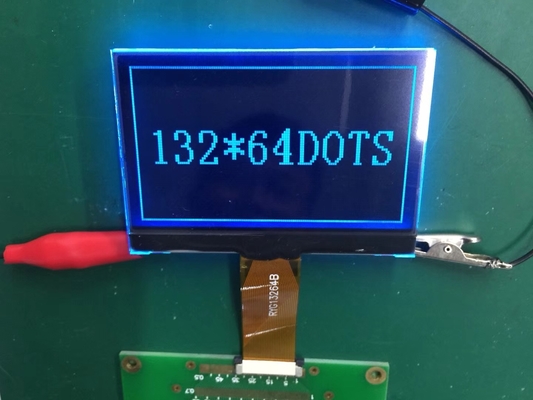

132*64 그래픽 블루/ 화이트 콜레스테릭 반사 SSZ1603Z LCD 모듈
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | Royal Display or ODM,OEM |
| 인증: | SGS, ROHS |
| Model Number: | RYG13264BW1 |
결제 및 배송 조건:
| Minimum Order Quantity: | 100 pcs |
|---|---|
| 가격: | 2.99 USD EXW negotiable |
| Packaging Details: | Cartons, Capboard, EPE, Blister Tray. |
| Delivery Time: | 15~25 working day |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 50K pcs/month |
|
상세 정보 |
|||
| 색상 표시: | 푸른 / 백색 | drive method: | 1/64 Duty, 1/9 Bias |
|---|---|---|---|
| controller: | SSD1603Z | module dimension: | 78.22*47.9*1.7 mm |
| view area: | 68.615*33.255 mm | dot size: | 0.495*0.495 mm |
| operating temp: | -20 to +70 degree C | 저장 임시: | -30~+80℃ |
| 강조하다: | 콜레스테릭 반사 그래픽 LCD 모듈,블루/백색 그래픽 LCD 모듈,132*64 그래픽 LCD 모듈 |
||
제품 설명
132*64 그래픽 블루/ 화이트 콜레스테릭 반사 SSZ1603Z LCD 모듈
어떻게 TN/STN/FSTN 디스플레이 중 하나를 선택합니까?
TN[틀린 네마틱]: 매우 저렴하고 빠른 응답. 그러나 전망 각도 (5: 1 ~ 10: 1) 는 상당히 제한적입니다 (일반적으로 위 또는 아래에서), 다른 유형의 디스플레이에 비해 대조도 낮습니다.일반적으로 회색에 검은색 또는 회색 표시에 파란색.
전형적 사용법: 계산기, 간단한 산업기기, 저렴한 휴대용 기기
STN[슈퍼 트위스트드 네마틱]: TN보다 가격이 약간 높습니다. TN보다 더 나은 조망 각도와 대조 (8:1에서 15:1) 하지만 반응은 TN보다 느립니다.긍정적인 (빛이 밝은 배경에 어두운 텍스트) 또는 부정적인 (빛이 어두운 배경에 밝은 텍스트) 를 선택할 수 있습니다. 더 큰 화면과 더 많은 문자를 지원합니다.
전형적 사용법: 중급 휴대용 기기, 일부 자동 디스플레이, 산업용 제어판.
FSTN: [필름 보상 슈퍼 트위스트 네마틱]: 모든 3 가지 유형 중 최고의 대비 (20: 1 ~ 40: 1) 및 뷰 앵글. 필름 보상 층은 STN의 색 왜곡을 수정합니다.그래서 더 전문적인 모습의 디스플레이가 필요하다면, 다양한 각도와 빛에서 읽을 수 있으며, 더 높은 비용을 받아 들일 수 있습니다 [예를 들어, 3.5' 240*160 FSTN 디스플레이는 1kpcs 기준으로 약 10 USD입니다].
전형적 사용법: 고급 휴대용 기기, 의료기기, 정교한 산업 장비, 휴대용 측정 기기
| 항목 | 사양 |
| 제품 이름 | 132x64 점 그래픽 LCD 모듈 |
| 모델 번호 | RYG13264BW1 |
| 점 형식 | 132x64 |
| LCD 디스플레이 모드 | FSTN/TN 모노크롬, 색상 선택 |
| 천사 보기 | 12H 또는 6H |
| 운전 방법 | 부지런 한 태도, 1/9 |
| 백라이트 | 흰색 |
| 드라이브 IC | SSD1603Z 또는 동등 |
| 오퍼레이션 전압 (V) | 3.5v 최대 |
| LCM 기술 조건 | RoHS |
| 작동 온도 | -20°C ~ +70°C |
| 저장 온도 | -30°C ~ +80°C |
그래픽 LCD 모듈의 비용 분포
LCD 패널 [LCD+ 액체 결정] 30-40 %: 크기와 해상도, FSTN 품질, 유리 품질
운전자 IC 10-15%: 예를 들어 , UC1608 또는 ST7529, 칩 가격도 변동합니다.
PCBA 10-15%: IC, 커넥터, 수동부품을 포함합니다.
백라이트 10-15%: 선택 사항이며, LED + 라이트 가이드 필름 비용 또한 품질 차이가 있습니다.
폴라라이저 및 필름 5-10%: 일반적으로 STN 또는 FSTN 디스플레이에 사용됩니다.
조립 및 노동 10-15%: 수동 / 반 자동 조립, 접착, 용접. 일반적으로 5k-10kpcs 주문을 위해, 우리는 반에서 완전히 자동 조립을 할 수 있습니다.하지만 어떤 절차는 많은 인력을 필요로 합니다.이에 대응하는 자동차 장비는 높은 비용과 오랜 개발이 필요합니다.
QC 테스트 (3-5%): 광학, 전기, 시각 테스트.
포장 (1-2%): 운송 보호용 트레이 또는 블러스터 포장.
수익률: 생산, 운송 등 과정에서 낭비되는 것을 고려해야 합니다. 하지만 더 많은 것을 구입하면 가격은 항상 협상 가능합니다.
우리 의 봉사
1최고 품질 관리: 모든 LCD는 배달 전에 작동을 보장하기 위해 특수 기기 또는 주요 보드로 테스트됩니다.
2올바른 포장 방법:항 정적 가방에 포장되어 있습니다.
3여러 지불 방법:T/T, 웨스턴 유니온, L/C, 페이팔
4신뢰성 있는 운송 방법:UPS, EMS, DHL, TNT, 또는 항공편으로 신속한 배달.
5. 전문 맞춤 서비스: 전문 팀 OEM&ODM 서비스를 제공합니다.
6경쟁력 있는 가격: 공장에서 직접 구매할 수 있습니다.
7- 더 나은 판매 후 서비스: 1 년 장 보증.
